廢氣排氣筒設置規范化
一、相關規范
1、固定源廢氣監測技術規范（HJ/T397-2007）；
2、《環境保護圖形標志-排放口》（GB 15562. 1 -1995）；
3、《排污口規范化整治技術要求（試行）》；
4、《關于印發排放口標志牌技術規格的通知》（環辦[2003]95號）
二、具體要求
1、所有排氣筒均應高于15m，且應高出周圍半徑200m范圍內建筑物3m以上，否則排放濃度嚴格50%，應設采樣孔和采樣平臺。
2、采樣位置應優先選擇在垂直管段，應設置在距彎頭、閥門、變徑管下游方向不小于6倍直徑，和距上述部件上游方向不小于3倍直徑處。對矩形煙道，其當量直徑D=2AB/（A+B），式中A、B為邊長。很難滿足上述要求時，采樣斷面與彎頭等至少是煙道直徑的1.5倍。對于氣態污染物，由于混合比較均勻，其采樣位置可不受上述規定限制，但應避開渦流區。如果同時測定排氣流量，采樣位置仍按?5.1.2?選取。

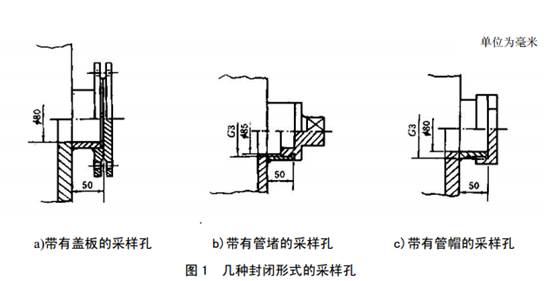

3、 在選定的測定位置上開設采樣孔，采樣孔的內徑應不小于 80mm，采樣孔管長應不大于50mm。不使用時應用蓋板、管堵或管帽封閉（圖 1）。當采樣孔僅用于采集氣態污染物時，其內徑應不小于 40mm。

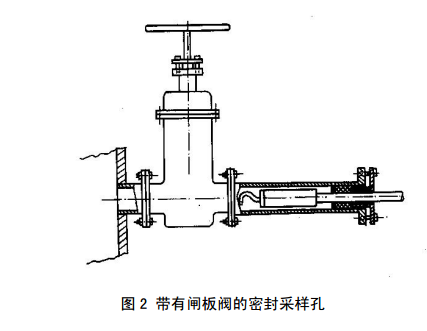

對正壓下輸送高溫或有毒氣體的煙道，應采用帶有閘板閥的密封采樣孔（圖 2）。
對圓形煙道，采樣孔應設在包括各測定點在內的互相垂直的直徑線上。煙道直徑小于或等于0.6m，設一個采樣孔；煙道直徑大于0.6m，在同一斷面設二個互相垂直的采樣孔。?
對矩形或方形煙道，采樣孔應設在包括各測定點在內的延長線上。在同一斷面的一側，煙道斷面面積小于0.2m2，中間設一個采樣孔；煙道斷面面積0.2-1.0m2，等距設二個采樣孔；煙道斷面面積1.0-4.0m2，等距設三個采樣孔；煙道斷面面積4.0-9.0m2，等距設四個采樣孔；煙道面積9.0-15m2，等距設五個采樣孔；煙道面積大于15.0m2，等距設六至七個采樣孔。
4、 必要時應設置采樣平臺，采樣平臺應有足夠的工作面積使工作人員安全、方便地操作。平臺面積應不小于 1.5m2，并設有 1.1m 高的護欄和不低于 10cm 的腳部擋板，采樣平臺的承重應不小于200kg/m2,采樣孔距平臺面約為 1.2m～1.3m。采樣平臺應設置永久性的電源。平臺上方應建有防雨棚。
5、采樣平臺應易于人員到達，應建設監測安全通道。當采樣平臺距地面高度不超過2m時，可使用固定式鋼直梯達到采樣平臺。當采樣平臺距地面高度超過2m時，因攜帶監測設備需要，應設計并建設安全、方便抵達采樣平臺的方式，基準面與采樣平臺之間必須建設固定式鋼制斜梯、Z字梯或旋轉梯，切勿設置豬籠梯等不安全通道。爬梯與水平面的傾角不大于45°，爬梯防護護欄高度不低于1.2m，爬梯無障礙寬度不小于750mm。
6、采樣平臺易于人員到達，應建設監測安全通道。當采樣平臺設置高于地面時，應有通往平臺的Z字梯/旋梯/升降梯，切勿設置豬籠梯等不安全通道。
7、應設置標志牌。
平面標志牌，適合于室內外懸掛。尺寸：480×300mm。

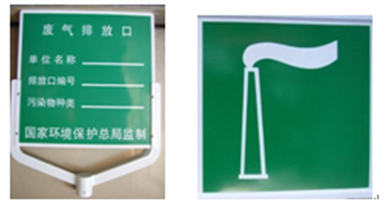

立式標志牌，適合于室內外獨立擺放或樹立。正、背面尺寸：420×420mm，立柱高度：標志牌最上端距地面2m地下0.3m。
